Мы ремонтировали — панели оператора

Реальные примеры выполненных работ: заявленная неисправность, результаты диагностики и проведённый ремонт. Каждая панель перед выдачей проходит проверку на специализированном стенде.

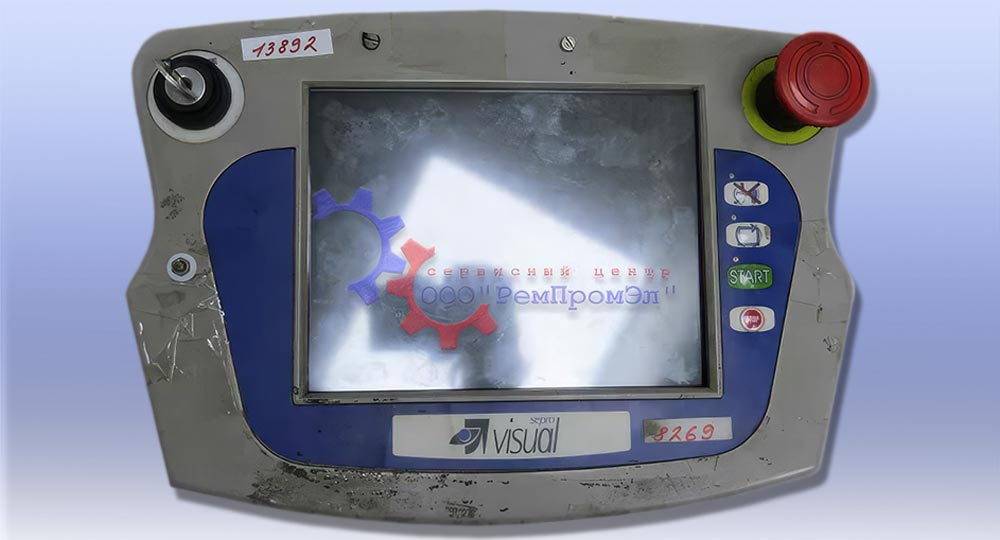

Панель оператора Sepro visiul

Панель оператора Sepro visiul

Заявленная неисправность

  • Панель не включается.

Характер неисправности

  • Вышла из строя цепь связи RS485/RS232.

Результаты диагностики

  • Проверка всех цепей питания.
  • Проверка кварцевых генераторов и резонаторов.
  • Проверка сигналов на шине данных.
  • Проверка сигналов на флеш-памяти.
  • Снятие схемы сброса основного процессора.
  • Найдена и заменена неисправная микросхема таймера.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

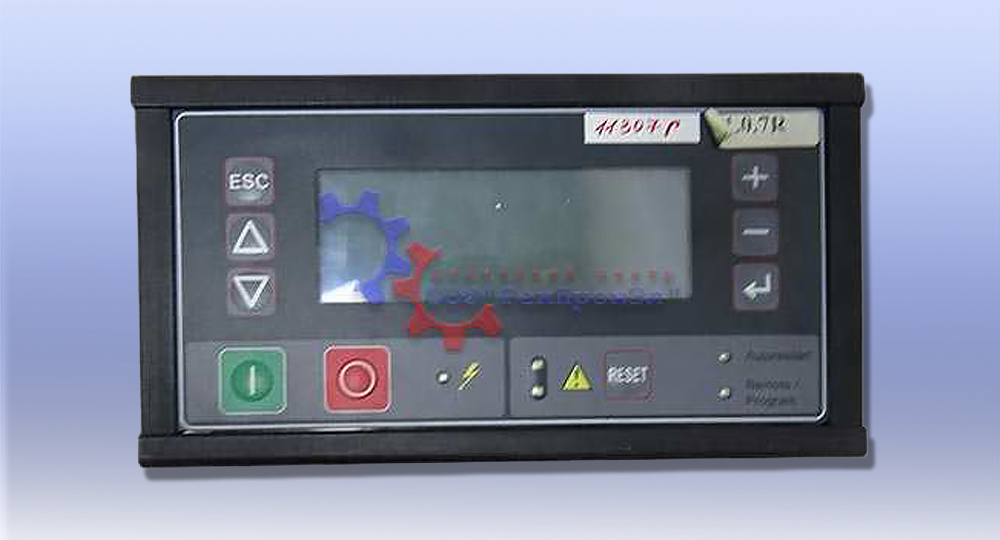

Панель управления компрессорной установки SBS 4 000-36-11-09688

Панель управления компрессорной установки SBS 4 000-36-11-09688

Заявленная неисправность

  • Панель не включается.

Характер неисправности

  • Неисправно реле и цепь управления реле, нужна замена реле и ремонт цепи управления.

Результаты диагностики

  • Проверены все элементы, неисправных не найдено.
  • Проверены линии данных, частоты кварцевых резонаторов, EEPROM.
  • Плавающая неисправность, периодически панель отказывается запускаться.
  • Проблемы с микроконтроллером и ПО.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

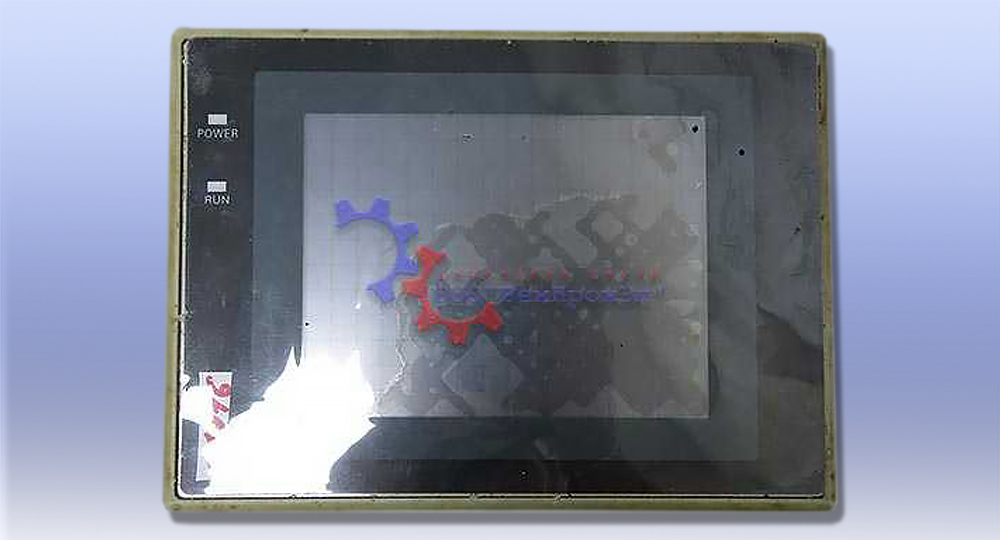

Панель оператора OMRON NT31C-ST143-EV3

Панель оператора OMRON NT31C-ST143-EV3

Заявленная неисправность

  • Не работает сенсор.

Характер неисправности

  • Неисправен тачскрин.

Результаты диагностики

  • На процессорной плате и разъёме имеются следы попадания жидкости, есть окисления контактов и повреждения переходных отверстий, повреждения компонентов.
  • При подаче питания панель не проходит инициализацию, возможно из-за отсутствия подключения к оборудованию.
  • Необходима чистка платы, пропайка компонентов, чистка или замена залитого разъёма.
  • Замена сенсорного стекла.
  • Калибровка.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

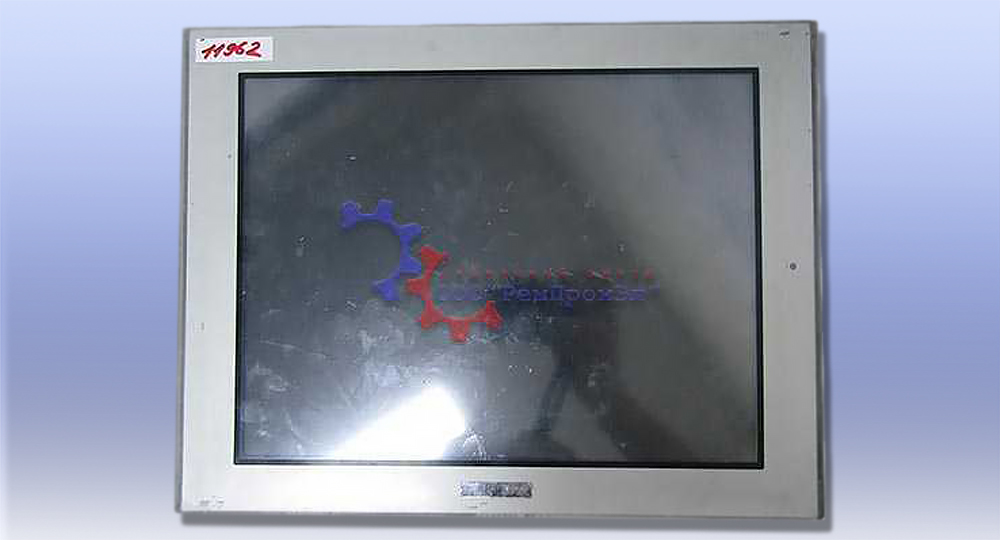

Панель оператора Pro-face 3280024-14

Панель оператора Pro-face 3280024-14

Заявленная неисправность

  • Не реагирует на сенсор, при подключении нового сенсора тоже не работает.

Характер неисправности

  • Неисправен тачскрин.

Результаты диагностики

  • Замена тачскрина.
  • Изготовление переходника.
  • Калибровка панели.
  • Заказано новое стекло.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

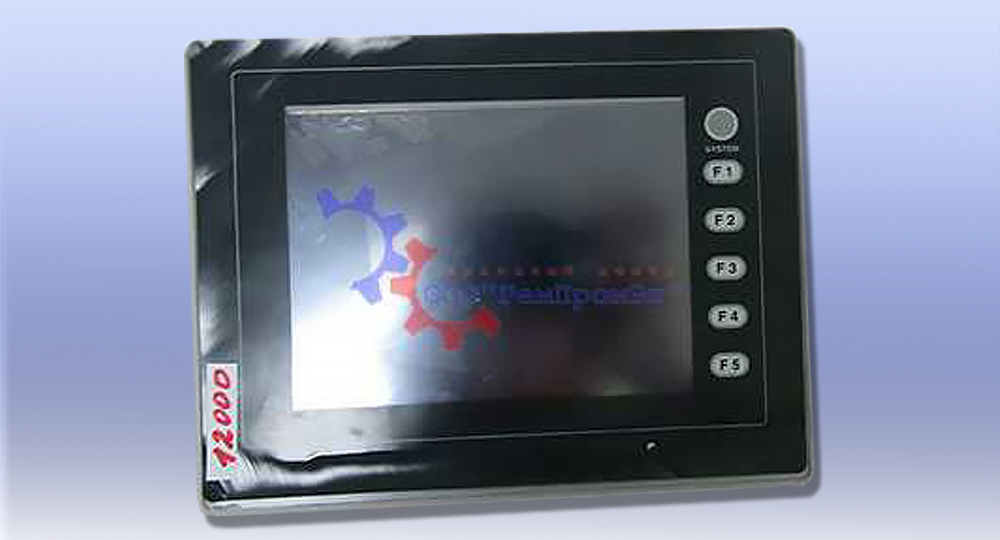

Панель оператора MONITOUCH V806CD

Панель оператора MONITOUCH V806CD

Заявленная неисправность

  • Не реагирует на сенсор, при подключении нового сенсора тоже не работает.

Характер неисправности

  • Неисправен тачскрин.

Результаты диагностики

  • Проверка источника питания.
  • Проверка основной процессорной платы.
  • Проверка матрицы и цепи питания подсветки матрицы.
  • Поставлено другое стекло, проверена исправность тачскрина.
  • Требуется замена тачскрина и калибровка.
  • Заказано новое стекло.
  • Списание проекта.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

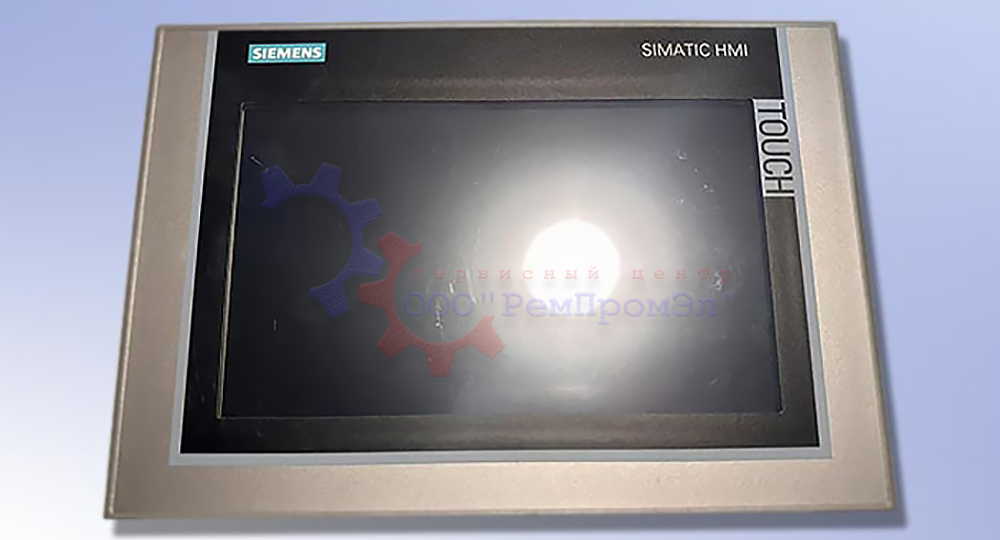

Панель оператора Siemens 6AV2 124-0QC02-0AX0

Панель оператора Siemens 6AV2 124-0QC02-0AX0

Заявленная неисправность

  • Не реагирует на сенсор, при подключении нового сенсора тоже не работает.

Характер неисправности

  • Неисправен тачскрин.

Результаты диагностики

  • Проверка источника питания.
  • Проверка основной процессорной платы.
  • Проверка матрицы и цепи питания подсветки матрицы.
  • Поставлено другое стекло, проверена исправность тачскрина.
  • Требуется замена тачскрина и калибровка.
  • Заказано новое стекло.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

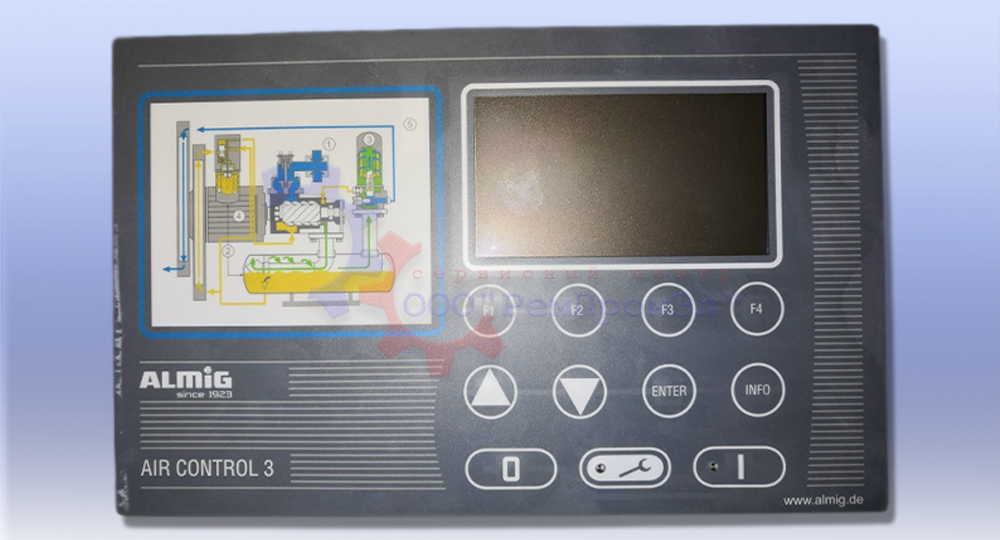

Панель оператора ALUP KOMPRESSOREN AIR CONTROL 3

Панель оператора ALUP KOMPRESSOREN AIR CONTROL 3

Заявленная неисправность

  • Не все кнопки на панели отзываются при нажатии.

Характер неисправности

  • Неисправна клавиатура, требуется замена мембран.

Результаты диагностики

  • Проверка источника питания.
  • Проверка основной процессорной платы.
  • Проверка матрицы и цепи питания подсветки матрицы.
  • Ремонт клавиатуры.
  • Замена мембран.
  • Проверка.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

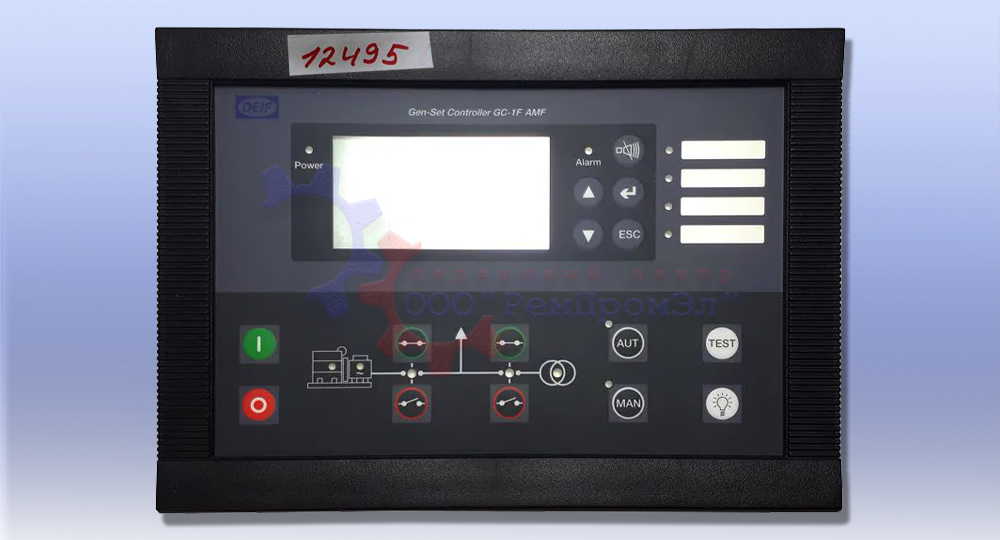

Панель оператора DEIF GC-1F/2

Панель оператора DEIF GC-1F/2

Заявленная неисправность

  • Панель оператора не включается.

Характер неисправности

  • Неисправен источник питания.
  • Неисправна цепь обратной связи.

Результаты диагностики

  • Проверка источника питания.
  • Проверка вторичных цепей питания.
  • Проверка цепей обратной связи.
  • Нужен ремонт источника питания и ремонт цепей обратной связи.
  • Нужна проверка цепи питания на оборудовании.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

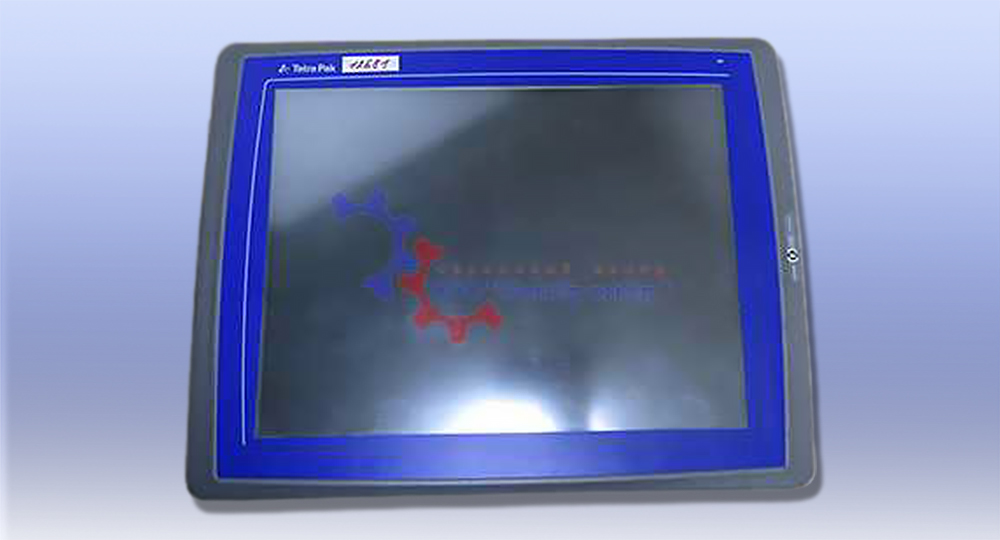

Панель оператора TetraPak 05450C

Панель оператора TetraPak 05450C

Заявленная неисправность

  • Панель не работает.

Характер неисправности

  • Неисправна подсветка экрана.

Результаты диагностики

  • Ремонт подсветки.
  • Ремонт цепи питания подсветки.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

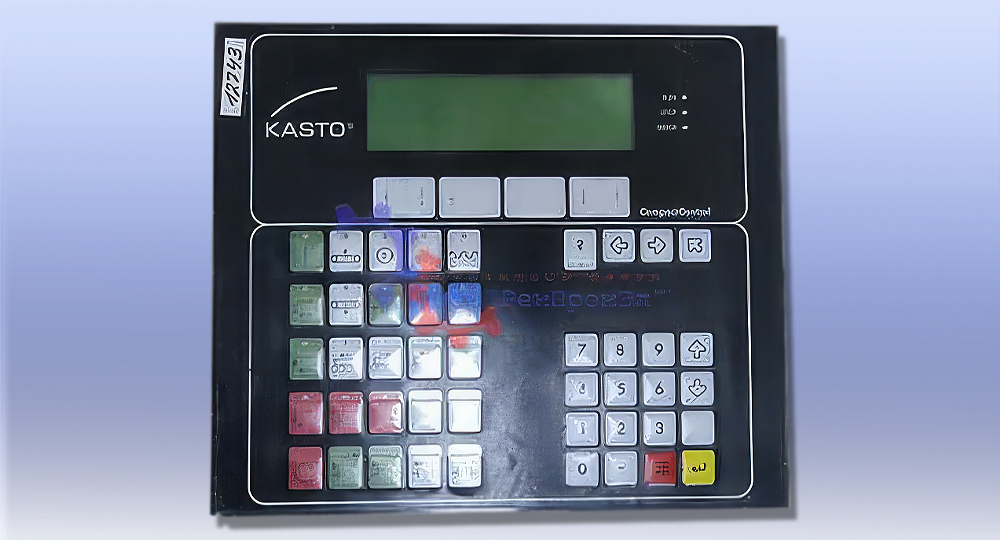

Панель оператора и контроллер KASTO 81078,501

Панель оператора и контроллер KASTO 81078,501

Заявленная неисправность

  • Панель не включается.

Характер неисправности

  • Неисправна цепь питания аналоговых входов.

Результаты диагностики

  • Ремонт цепей питания аналоговых входов.
  • Замена неисправных компонентов.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

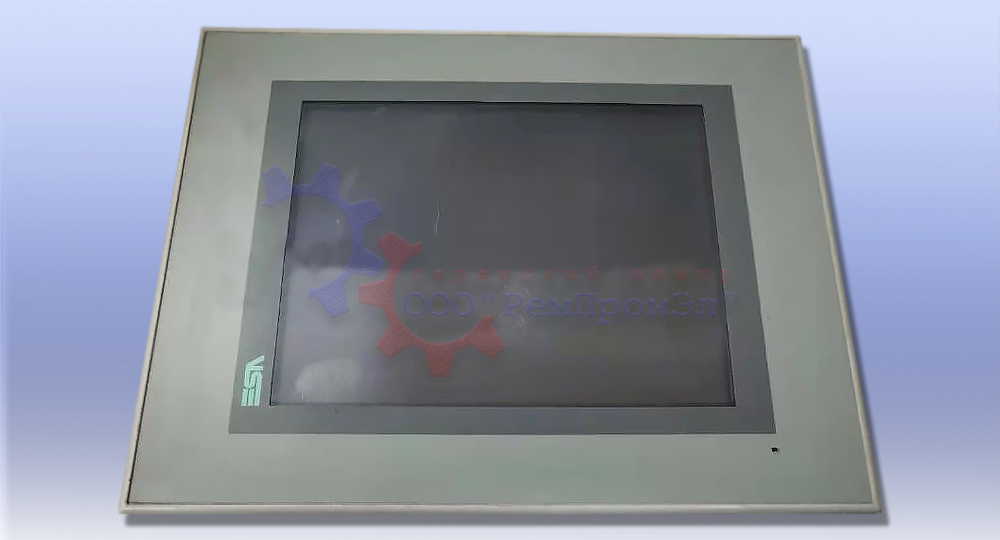

Панель оператора ESA VT585WBPT00

Панель оператора ESA VT585WBPT00

Заявленная неисправность

  • Панель не работает.

Характер неисправности

  • Разбито сенсорное стекло.

Результаты диагностики

  • Замена тачскрина.
  • Механическая подстройка.
  • Изготовление переходника.
  • Калибровка.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

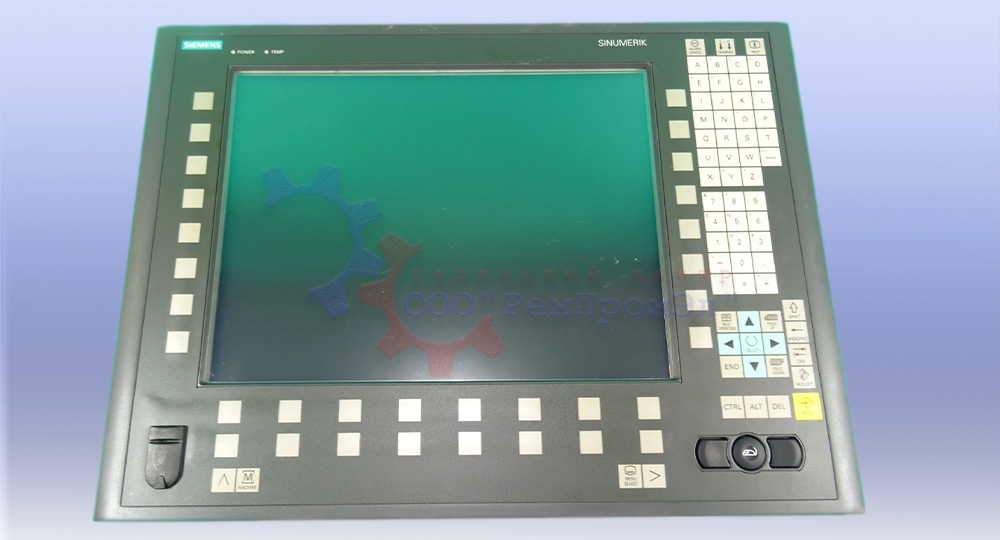

Панель оператора Siemens SINUMERIK 6FC5203-0AF05-0AB0

Панель оператора Siemens SINUMERIK 6FC5203-0AF05-0AB0

Заявленная неисправность

  • Панель не работает.

Характер неисправности

  • Неисправна подсветка экрана.

Результаты диагностики

  • Ремонт подсветки.
  • Ремонт цепи питания подсветки.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

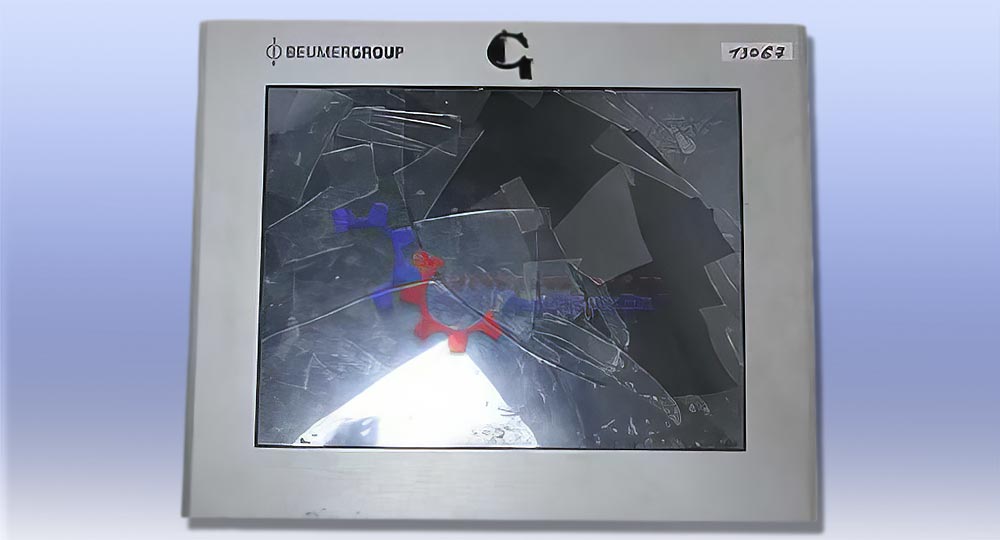

Панель оператора ASEM HMI30

Панель оператора ASEM HMI30

Заявленная неисправность

  • Панель не работает.

Характер неисправности

  • Разбито сенсорное стекло.

Результаты диагностики

  • Замена тачскрина.
  • Калибровка.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

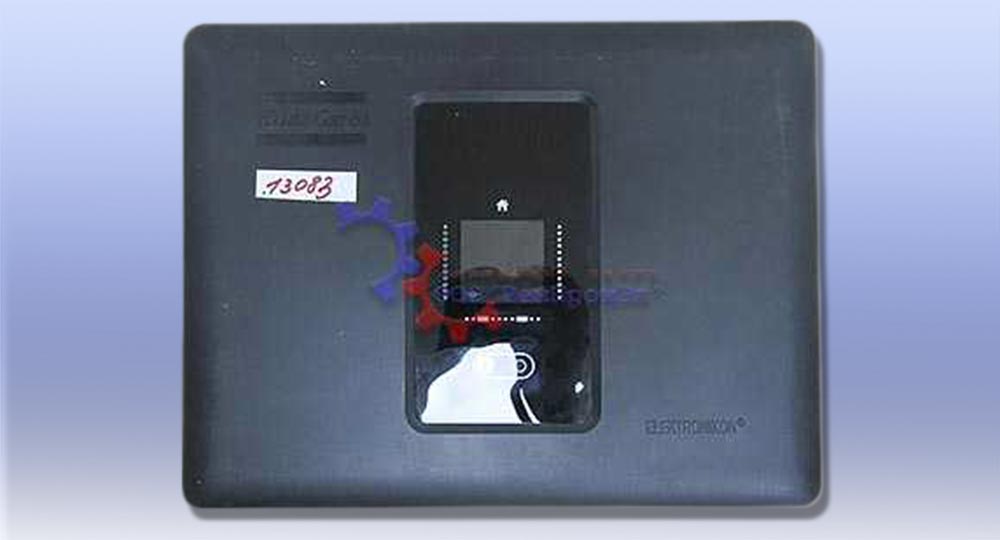

Панель AtlasCopco SWIPE/1 AC

Панель AtlasCopco SWIPE/1 AC

Заявленная неисправность

  • Панель не включается.

Характер неисправности

  • Неисправен источник питания.

Результаты диагностики

  • Ремонт цепи сброса процессора.
  • Проверка процессорной части блока.
  • Снятие схемы цепей питания блока.
  • Ремонт преобразователя питания.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

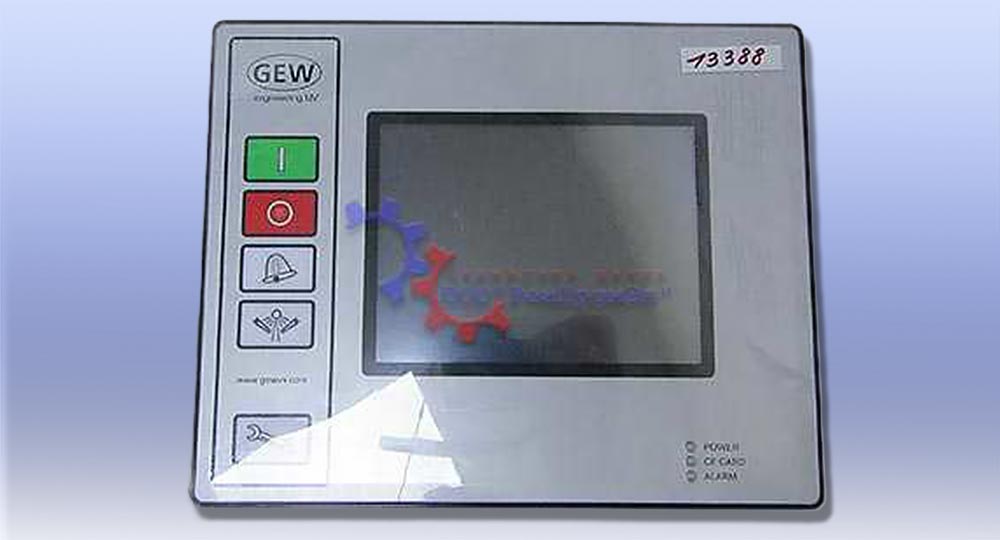

Панель оператора GEW 27038B

Панель оператора GEW 27038B

Заявленная неисправность

  • Сенсор не реагирует.

Характер неисправности

  • Неисправен тачскрин.

Результаты диагностики

  • Замена сенсорного стекла.
  • Калибровка.
  • Изготовление переходника.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

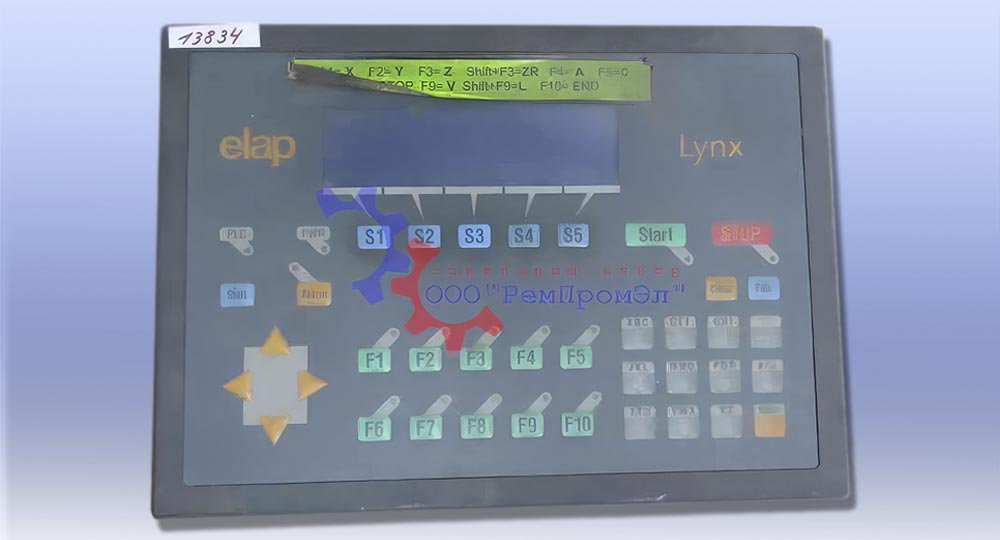

Панель оператора ELAP LA3P1P1S

Панель оператора ELAP LA3P1P1S

Заявленная неисправность

  • Панель не включается.

Характер неисправности

  • Неисправности в цепи питания.

Результаты диагностики

  • Проверка источника питания и всех питающих напряжений.
  • Прозвонка компонентов.
  • Проверка оптронов.
  • Проверка батарейки.
  • Ремонт источника питания.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

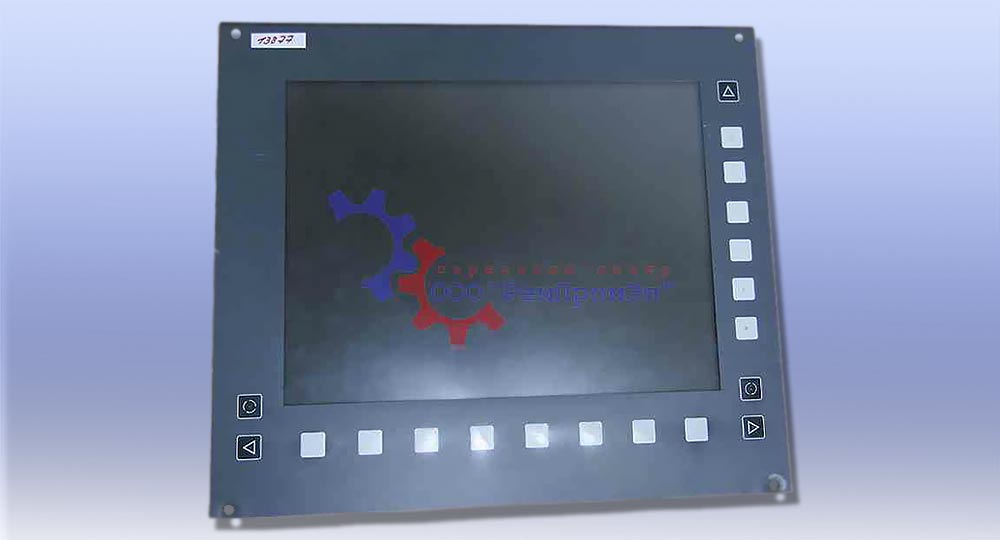

Панель оператора Heidenhain BF 155M

Панель оператора Heidenhain BF 155M

Заявленная неисправность

  • Не включается матрица.

Характер неисправности

  • Вышла из строя цепь запуска питания +12В и +5В.

Результаты диагностики

  • Проверка матрицы.
  • Проверка всех питающих напряжений.
  • Проверка процессорной части блока.
  • Проверка питания матрицы и цепи подсветки матрицы.
  • Ремонт цепи запуска вторичного стабилизатора напряжений.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

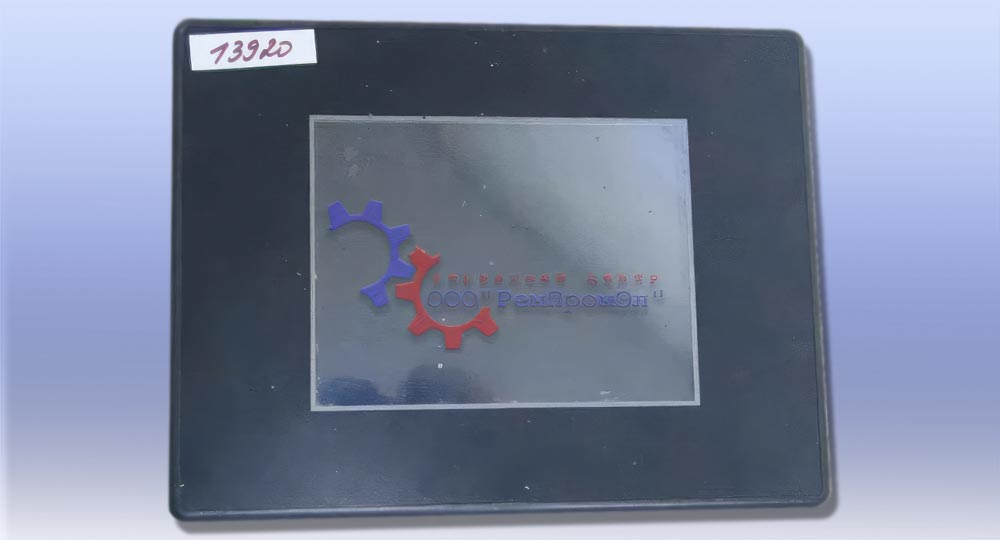

Панель оператора AutomationDirect EA7-S6M+13925B066

Панель оператора AutomationDirect EA7-S6M+13925B066

Заявленная неисправность

  • Панель не включается.

Характер неисправности

  • Вышла из строя цепь связи RS485/RS232.

Результаты диагностики

  • Проверка источника питания.
  • Проверка цепей питания процессора.
  • Проверка цепей связи RS485/RS232.
  • Имеются следы попадания жидкости на плату.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.
