Мы ремонтировали — программируемые логические контроллеры (ПЛК)

Реальные примеры выполненных работ: заявленная неисправность, результаты диагностики и проведённый ремонт. Каждый контроллер перед выдачей проходит проверку на специализированном стенде.

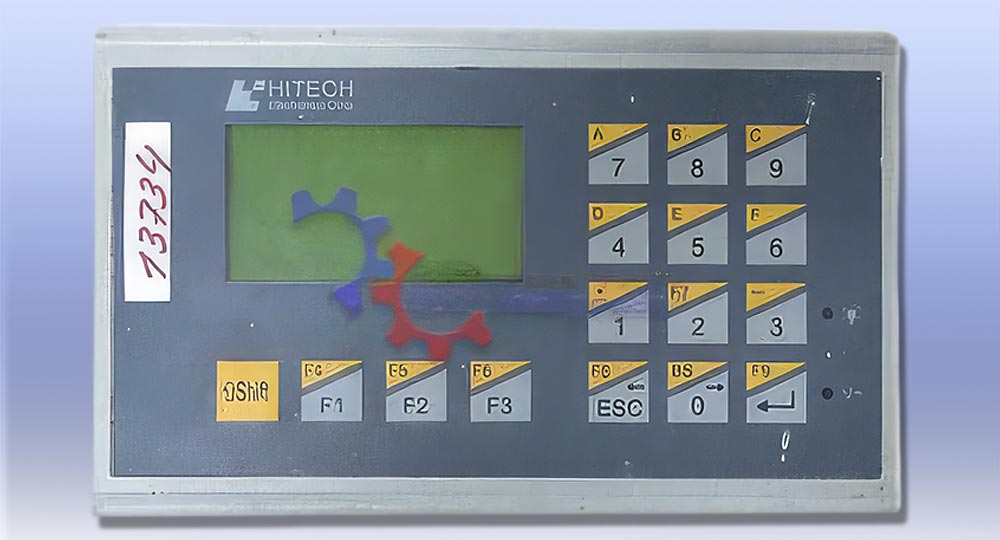

PLC HITECH PWS 6300S-S

PLC HITECH PWS 6300S-S

Заявленная неисправность

  • Панель не работает.

Характер неисправности

  • Неисправности в цепи задания частоты.

Результаты диагностики

  • Ремонт цепи задания частоты.
  • Замена кварцевого резонатора.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

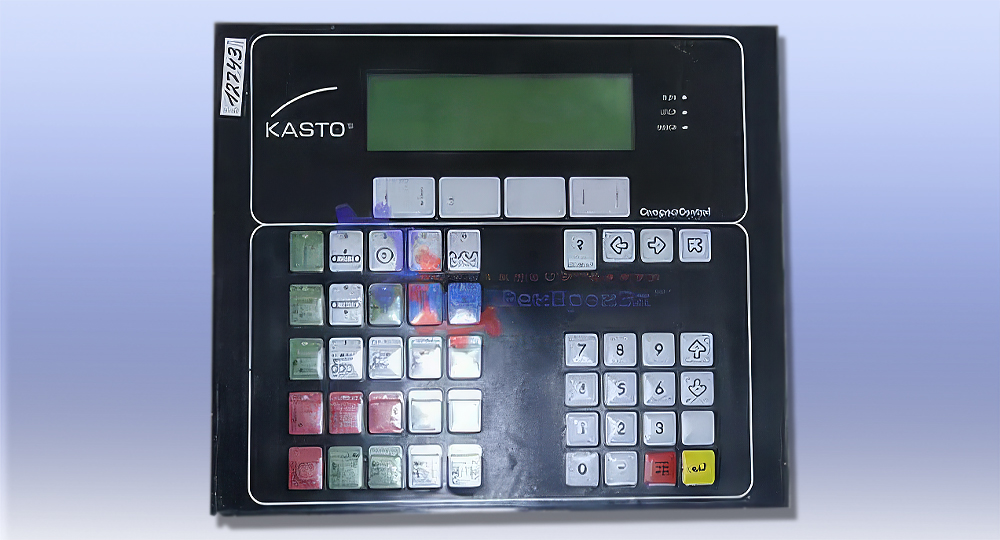

Панель оператора и контроллер KASTO 81078,501

Панель оператора и контроллер KASTO 81078,501

Заявленная неисправность

  • Панель не включается.

Характер неисправности

  • Неисправна цепь питания аналоговых входов.

Результаты диагностики

  • Ремонт цепей питания аналоговых входов.
  • Замена неисправных компонентов.
  • Сборка.
  • Проверка на стенде.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

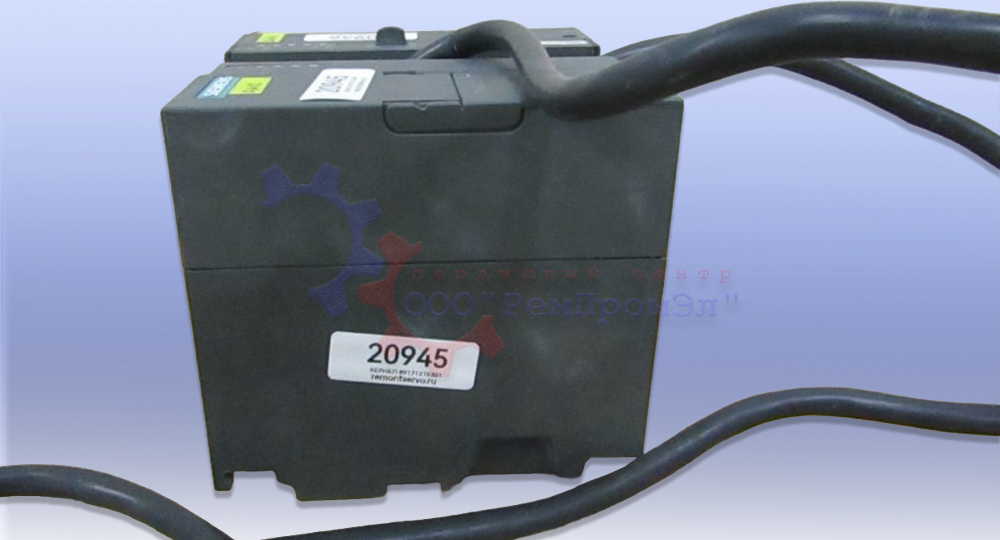

Контроллер Siemens SIMATIC NET CP Profibus 6GK7 342-5DA02-0XE0

Контроллер Siemens SIMATIC NET CP Profibus 6GK7 342-5DA02-0XE0

Заявленная неисправность

  • Неисправен.

Результаты диагностики

  • Подключение контроллера с блоками вх. 20945, 20946. На панели отображается ошибка, заявленная заказчиком. Пробовали наладить связь через программу, контроллер по шине не видится.
  • Проверка цепей питания.
  • Проверка цепей сброса микроконтроллеров.
  • Проверка оптоэлектроники.
  • Проверка цепей связи.
  • Проверка кварцевых генераторов.
  • После замены микросхемы связи ничего не изменилось, попробуем перепрошить микросхему памяти, её в наличии нет. Для дальнейшей диагностики требуется заказать микросхемы.

Выполненные работы

  • Пробовали перепрошить микросхемы памяти контроллера. Не помогло. Требуется замена блока целиком.

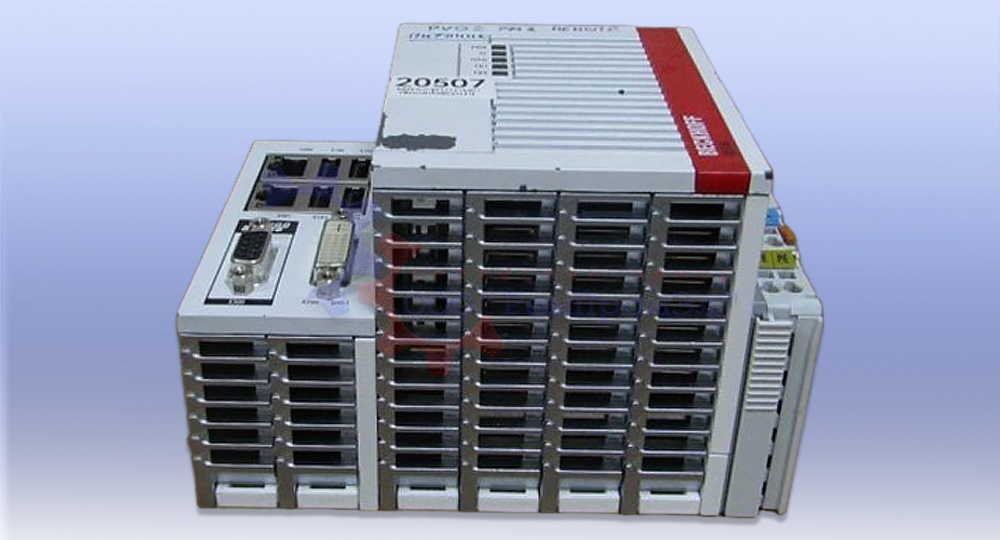

PLC BECKHOFF CX5140-012/4GB

PLC BECKHOFF CX5140-012/4GB

Заявленная неисправность

  • Неисправен.

Результаты диагностики

  • Проверка питаний контроллера.
  • Прозвонка компонентов преобразователей питания dc/dc.
  • Проверка батарейки.
  • Визуальный осмотр.
  • Требуется восстановление нескольких питаний процессорной части.

Выполненные работы

  • Восстановление нескольких питаний процессорной части.

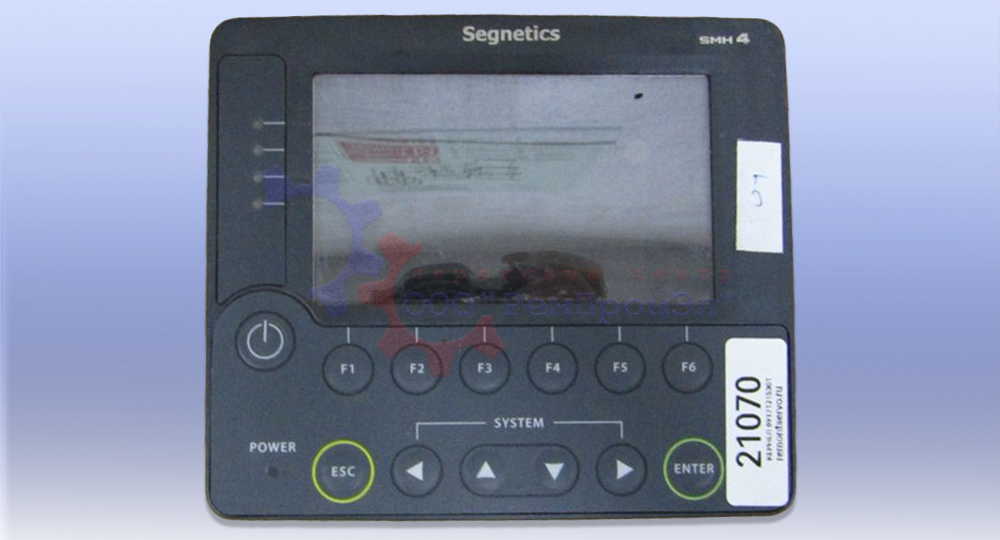

Контроллер Segnetics SMH4

Контроллер Segnetics SMH4

Заявленная неисправность

  • Неисправен.

Результаты диагностики

  • Проверка питаний контроллера.
  • Проверка дисплея.
  • Проверка сигналов на процессорной части, проверка кварцев, проверка цепи сброса процессорной части.
  • Проверка батарейки.
  • Контроллер не загружается, при этом все условия для запуска присутствуют. Основная проблема таких контроллеров — микросхема KLM4G1YEMD-B031 eMMC NAND флеш-память: основные проблемы eMMC NAND флеш-памяти связаны с ограниченным сроком службы (3–5 лет) из-за износа ячеек (MLC/TLC) после циклов записи/стирания, что приводит к медленной работе, зависаниям или полному выходу из строя. Устройства с такой неисправностью восстановлению не подлежат; рекомендуется замена процессорной платы или блока в сборе.

Выполненные работы

  • Произведена замена процессорной платы и платы питаний. Сборка.
